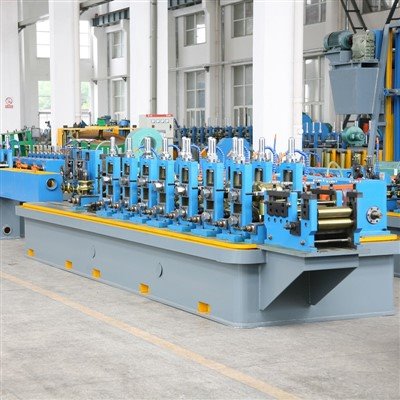

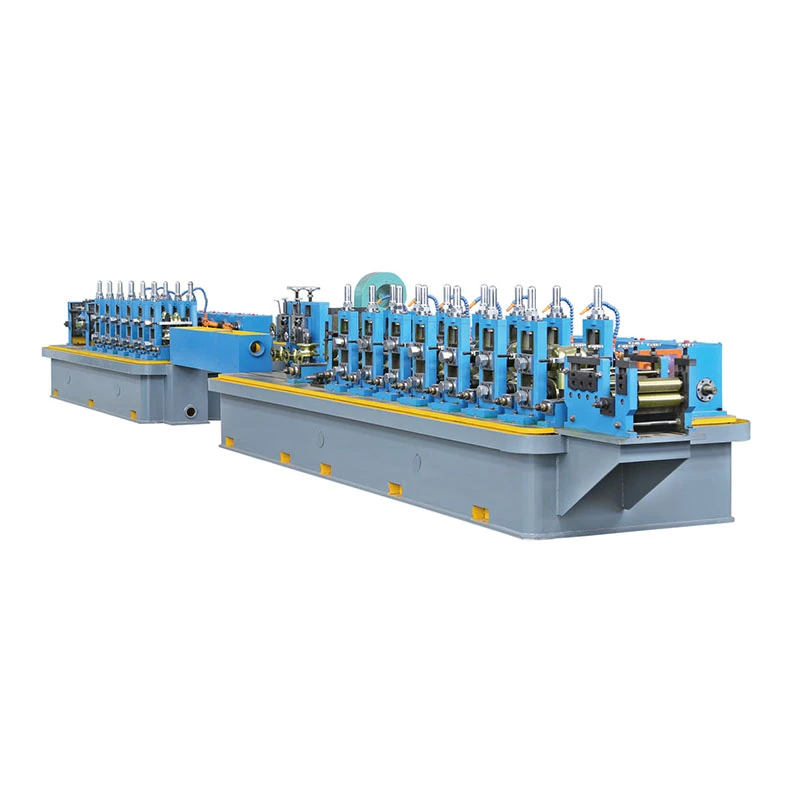

Laminoir à tubes MG76

Cet équipement est spécialisé. Il est utilisé pour la production de tuyaux à joint droit électrosoudés d'un diamètre de 25 à 76 mm avec une épaisseur de paroi de 1,3 à 4,0 mm et de tuyaux carrés et rectangulaires correspondants avec une épaisseur de paroi allant jusqu'à 4,0 mm. L'équipement est fabriqué à partir de matériaux sélectionnés avec une haute précision. L'équipement comprend un dispositif de découpe volant automatique. La ligne comprend une section de formage, un soudage haute fréquence, un système de refroidissement, une section d'étalonnage et une section de nivellement, un dispositif de découpe volant et une table à rouleaux de sortie. La vitesse de la ligne est réglée en fonction du diamètre et de la paroi des tuyaux à produire.





Principales caractéristiques de la ligne :

ou acier laminé à froid en bobines correspondant aux nuances d'acier GB700-88, Q235, GB1591-88 ou analogues.

Matériau : acier à faible teneur en carbone et faiblement allié.

bande : 1,3-4,0 mm (pour la qualité d'acier GB700-88),

bande : 78-270 mm

aux produits finis :

diamètre : f25-f76mm

parois : 1,3-4,0 mm pour un tube rond (1,3-4,0 mm pour un tube profilé)

6000-12000mm

lignes : 15-60 m/min. (dépend de l'épaisseur et du diamètre du tuyau à produire)

Pour un tube profilé 60x60x4,0mm, la vitesse sera de 40 m/min.

Pour un tube profilé 60x40x1,7mm la vitesse sera de 60m/min

produits : +/-0,05 mm par diamètre.

soudage haute fréquence transistor: 300KW

électricité : 380V/220V 50Hz

Processus de fabrication :

Matières premières (acier en bobines) - déroulement - découpe et soudage - accumulation de bandes - redressage et étirage - formage - soudage haute fréquence - ébavurage - refroidissement - calibrage - redressage - découpe à une longueur donnée - sortie du tube fini vers la table à rouleaux de sortie - le tube est transporté de la table à rouleaux de sortie par un convoyeur d'alimentation de tubes jusqu'à la machine d'emballage - la machine d'emballage forme automatiquement un faisceau de tubes en forme de rectangle - le faisceau de tubes est déplacé vers le lieu d'emballage via un convoyeur - le paquet est ficelé avec des cercleuses pneumatiques manuelles, le paquet est incliné pour égoutter l'émulsion.

Soudage haute fréquence transistor 300KW

tailles de tuyaux et dimensions de l'emballage
